产品概述

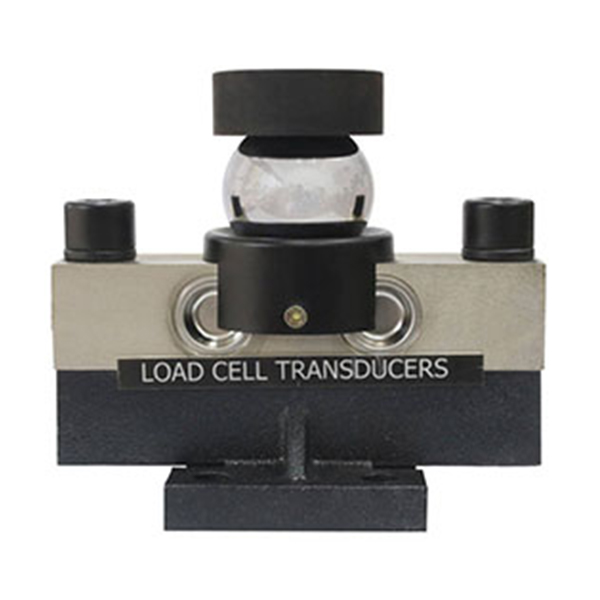

QS 桥式称重传感器
采用钢球、压头结构可自动复位和调心。高精度、高可靠性、稳定性好；安装方便，互换性好。有良好的防潮密封（胶封和激光焊接密封选用），适应恶劣工作环境。可用于各种电子汽车衡，轨道衡、料斗秤及各种专用衡器，适用于重量、力值测量的各个领域。

适用平台：可用于汽车衡、轨道衡、料斗秤等各种计量设备中

额定载荷：10t,20t,30t,40t,50t

综合误差：±0.02%

产品概述

QS 桥式称重传感器

采用钢球、压头结构可自动复位和调心。高精度、高可靠性、稳定性好；安装方便，互换性好。有良好的防潮密封（胶封和激光焊接密封选用），适应恶劣工作环境。可用于各种电子汽车衡，轨道衡、料斗秤及各种专用衡器，适用于重量、力值测量的各个领域。

技术参数

额定载荷Rated Load 40t,50t

额定输出Rated Output 2.0000±0.001MV/V

综合误差Total Error ±0.02%

蠕变Creep(30minutes) ±0.02%

推荐工作电压Recommended Excitation Voltage 5V～18V(AC or DC)

zui大工作电压Maximum Excitation Voltage 24V(AC or DC)

零点平衡Zero Balance ±1%

输入阻抗Input Impedance 775±5Ω

输出阻抗Output Impedance 700±2Ω

绝缘阻抗Insulation Impedance ≥5000MΩ

安全过载率Safe Overload 150%

极限过载率Ultimate Overload 200%

工作温度范围Operating Temperature Range (-30～+70)℃

温度补偿范围Compensated Temperature Range (-20～+60)℃

输出温度影响Temperature Effect On Load ±0.02%/10℃

零点温度影响Temperature Effect On Zero ±0.02%/10℃

材质Construction 合金钢Alloy Steel 铝合金Aluminium

防护等级Protection Class IP68&IP67

引用标准Citation GB/T7551-2008/OIML R60

接线方式Mode of Connection 输入+:红 Input+:Red

输入-:黑 Input-:Black

输出+:绿 Output+:Green

输出-:白 Output-:White
